В чем разница между коллекторным двигателем и бесщеточным двигателем?

Благодаря постоянному развитию науки и техники и растущей зрелостимотортехники, двигатели, как важный источник энергии для современной промышленности и быта, имеют большое разнообразие типов и свои характеристики. Среди них коллекторные и бесщеточные двигатели являются двумя основными типами, каждый из которых имеет свои уникальные сценарии применения и рабочие характеристики. В этой статье будет проведено подробное сравнение и анализ коллекторных и бесщеточных двигателей с двух аспектов конструкции и принципа работы.

1. Структурные различия

Как следует из названия, коллекторный двигатель содержит внутри щеточное устройство. Это устройство в основном состоит из угольных щеток, коммутаторов (также называемых якорями) и щеткодержателей. Угольные щетки, как и два контакта источника питания двигателя, контактируют и трутся о коммутатор, тем самым вводя или отводя напряжение и ток. На роторе коллекторного двигателя имеются обмотки, которые после подачи питания образуют магнитное поле, взаимодействуют с магнитными полюсами статора, создают крутящий момент и вращают двигатель.

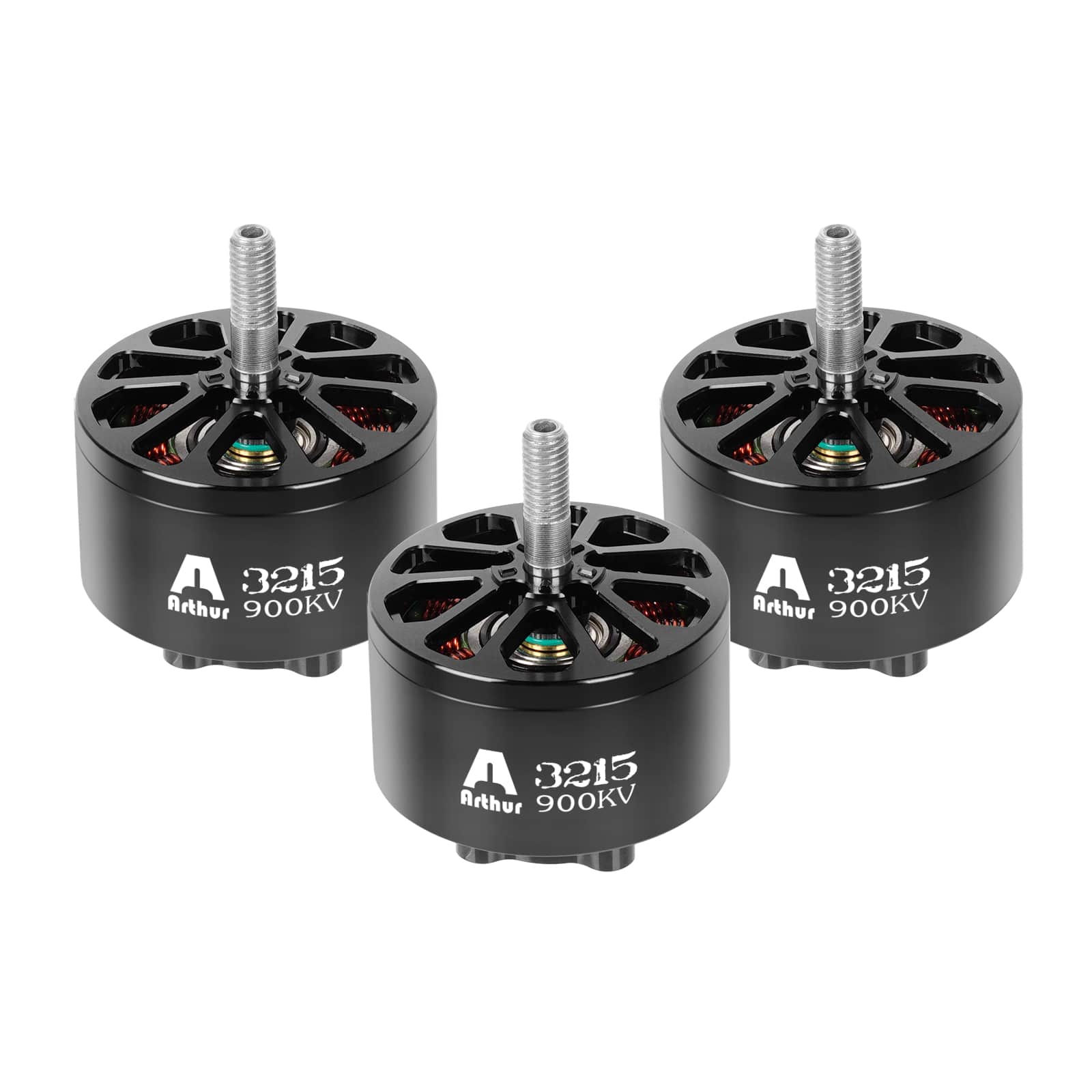

Бесщеточныймоторотменяет традиционное щеточное устройство и вместо этого применяет технологию электронной коммутации. Ротор бесщеточного двигателя обычно изготавливается из материала постоянного магнита, а на статоре имеются многополюсные обмотки. Для определения положения ротора внутри бесщеточного двигателя также установлен датчик положения. Кроме того, бесщеточный двигатель также должен быть оснащен электронным регулятором скорости (ESR) для достижения точного контроля скорости и крутящего момента.

2. Сравнение принципов работы

Принцип работы щеточкимоторявляется относительно простым. Когда двигатель работает, катушка и коллектор вращаются, а магнит и угольная щетка остаются неподвижными. Изменяя положение контакта щетки и коллектора, можно изменить направление статора и угол полюса ротора, тем самым изменяя направление вращения двигателя. В то же время, регулируя ток щетки, можно контролировать скорость и крутящий момент двигателя.

Принцип работы бесщеточногомоторэто сложнее. Он использует технологию электронной коммутации, определяет положение ротора с помощью датчика положения, управляет включением и выключением силовых электронных устройств в электронном регуляторе скорости и, таким образом, осуществляет коммутацию тока обмотки статора. Этот метод коммутации не только обеспечивает непрерывное вращение ротора, но также позволяет двигателю иметь более высокий КПД и более широкий диапазон регулирования скорости.
